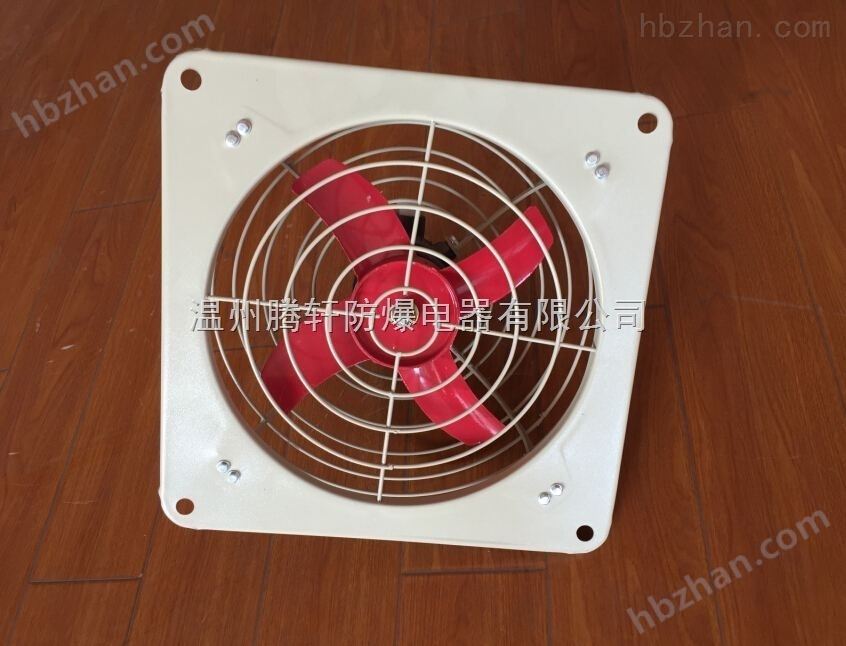

腾轩220V/380V防爆排风扇 排气扇BFS-400

BFS-400/220V/380V防爆排风扇组成结构

本系列产品由防爆电机、叶片、风筒等部分组成，叶片由铝板制成，风筒用钢板与型材加工焊接而成，电源引线导用钢管布线和电缆布线

均可。

BFS-400/220V/380V防爆排风扇型号及含义

产品特点

1、防爆轴流风机由防爆电机、叶片、风筒等部件组成。

2、风机采用优质钢板卷曲而成，具有较高的强度。

3、电机性能可靠、能耗低、寿命长。

2、电缆布线。

安装与使用

1、 首先检查框架、风叶有无变形，扇叶转动是否灵活，有无摩擦现象。检查所有紧固件是否齐全、拧紧，应有防爆合格证编号。

2、 线路电压必须与电机上额定电压相符。

3、 用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于50MΩ，则应用烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5 MΩ。

4、 必须配用小型防爆开关做电源开关，或将普通开关安装于室外无爆炸性危险的地方。

5、 接电源的电缆外径应与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间、出线间咀无间隙，否则将失去隔爆性能。

6、 装配时应保证防爆间隙小于0.2mm，更换电机轴承的润滑脂，其润滑脂牌号为ZG-2H复合钙基润。

7、 防爆电动机非接线部分不可随

意拆卸，接线时，打开接线室的盖，穿入引线接到端子上，接好后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不

能窜动。注意：安装时，注意隔爆面，装配时隔爆面须涂204-1防锈油脂。所有防爆面不得有损伤或锈蚀，否则将失去防爆性能，如有损伤

或锈蚀现象需按《防爆电气设备防爆面缺陷处理的规定》进行修补。

8、 使用中的排风扇应经常清扫电机上粉尘及其它积聚物，以免影响散热。

9、 不用的排风扇重新使用时，应按说明书再检查一遍，合适后方可使用。
